Производство

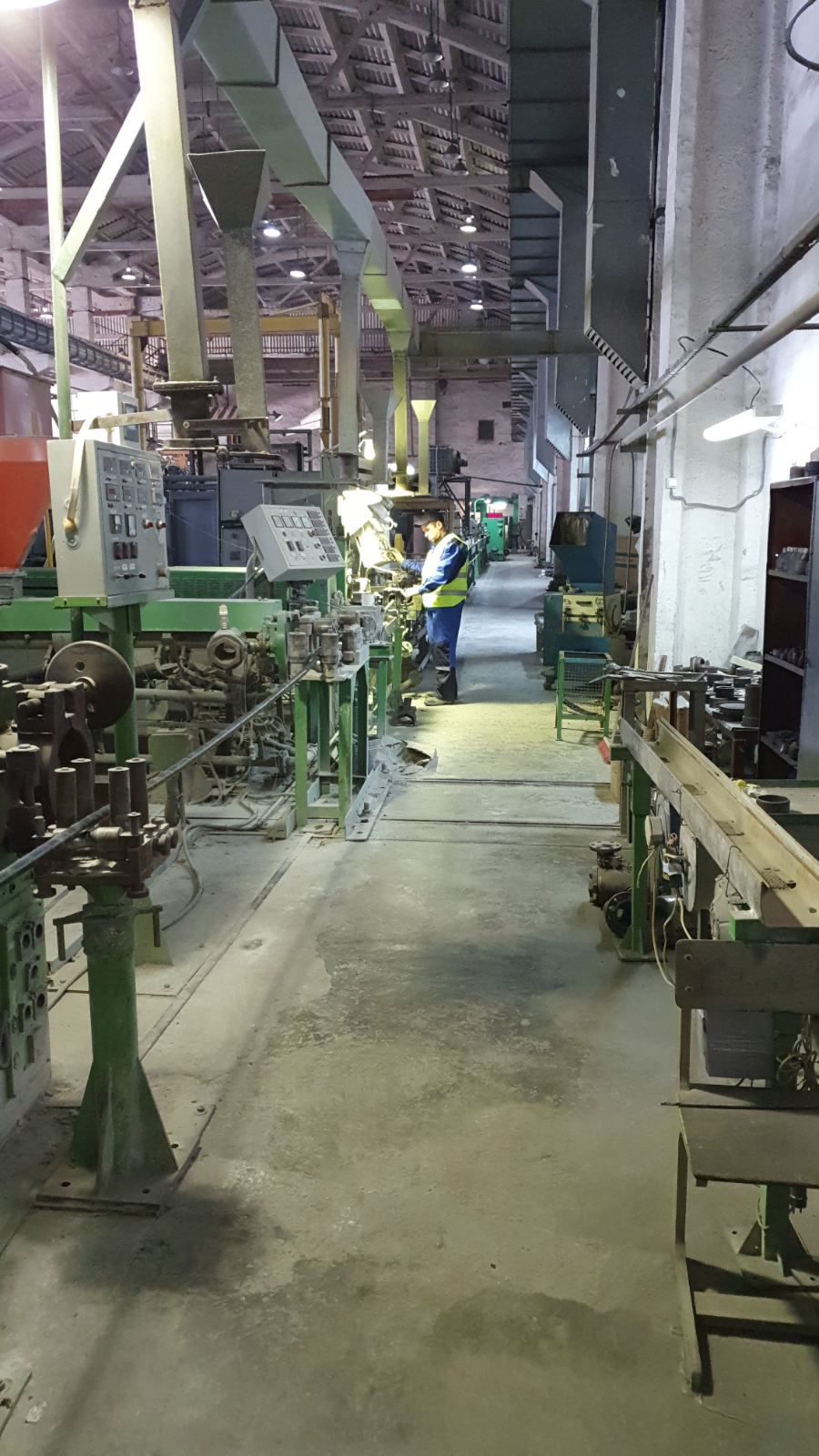

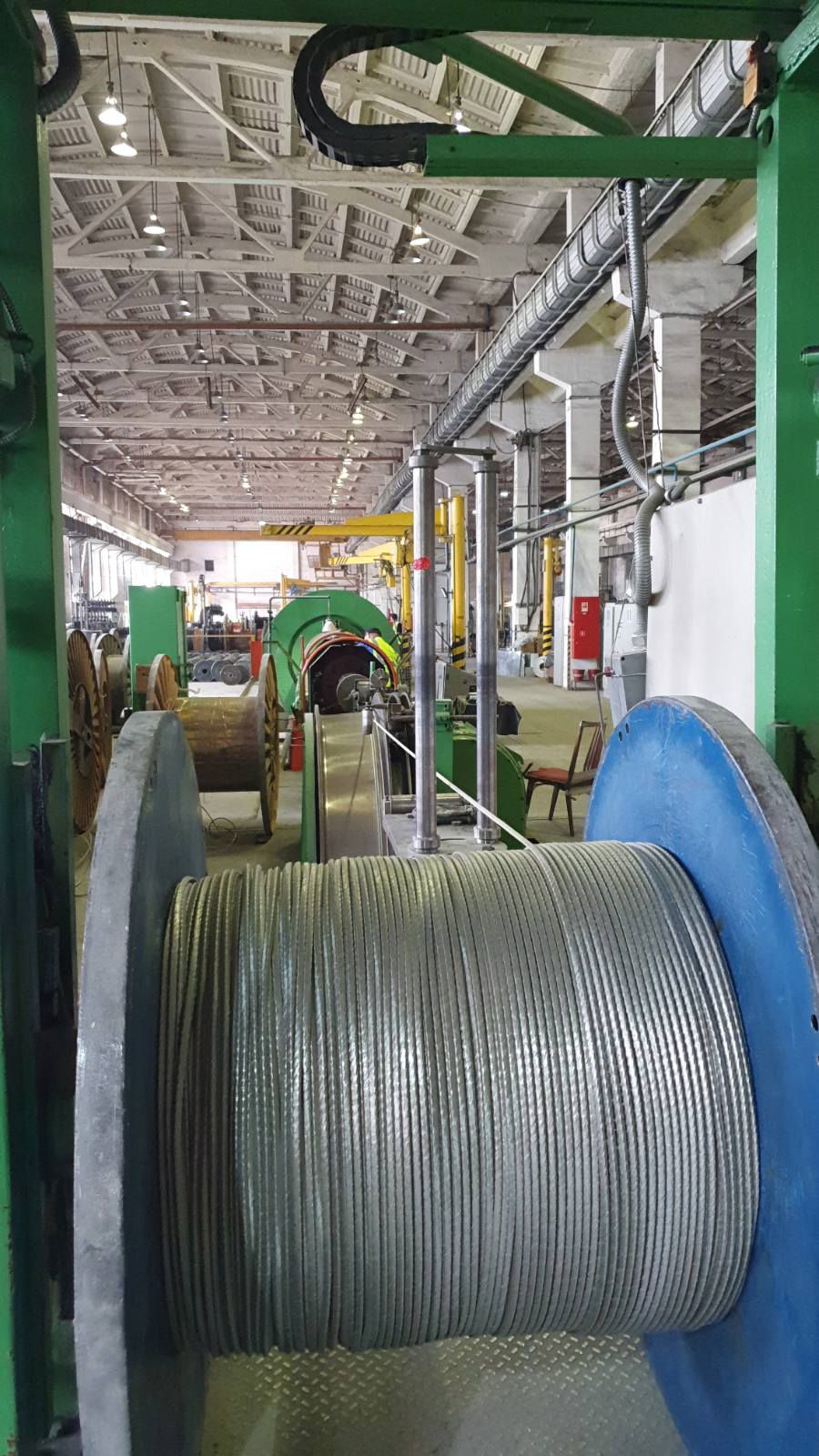

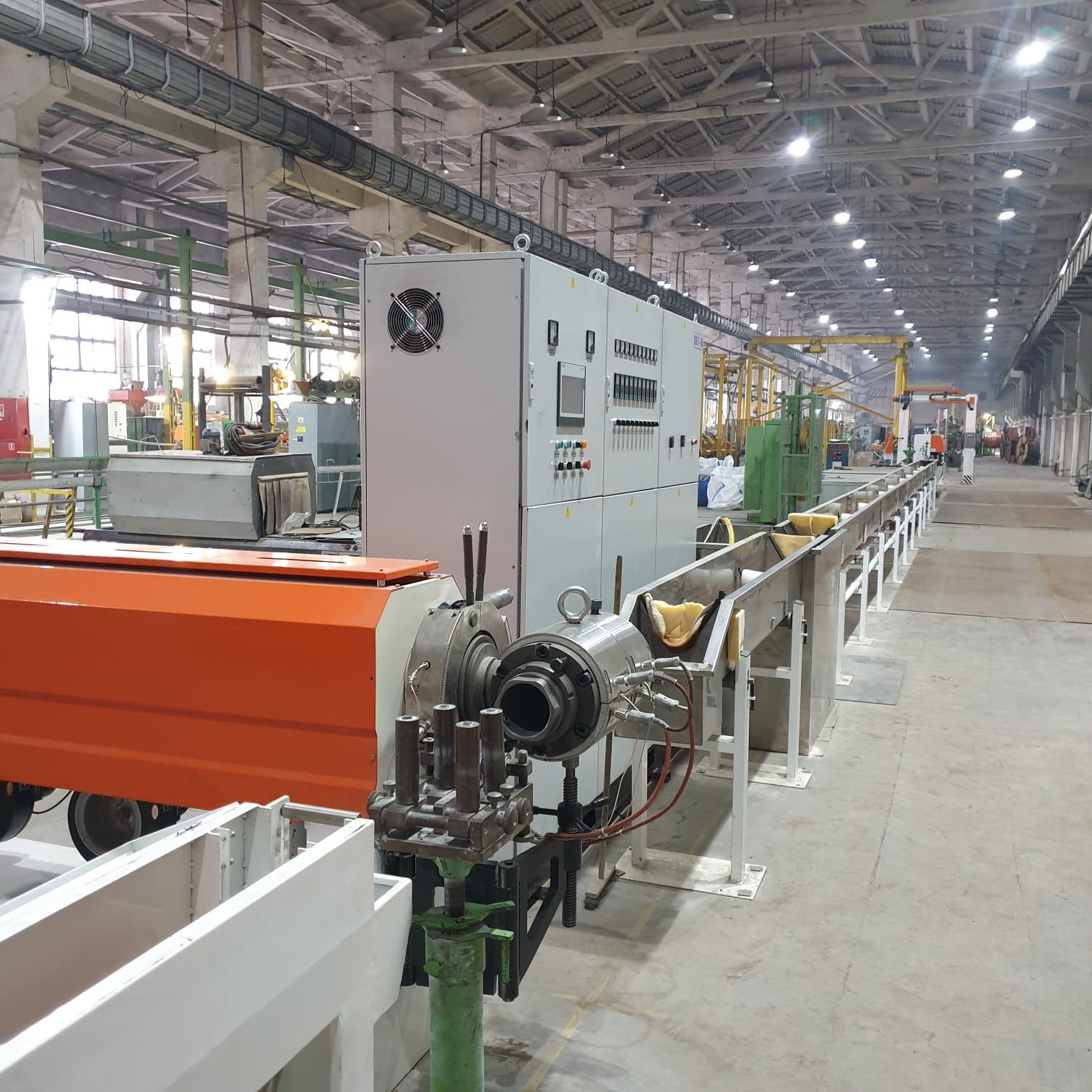

Обладая собственным сборочным производством, ЗАО «ЭнергоМаксимум» производит сборку и реализует вводно-распределительные устройства (ВРУ), а также широкий ассортимент электрощитового оборудования по российским стандартам. В сборке используется продукция известных мировых брендов. Компоновка и наполнение любого щитового оборудования исполняется как согласно проектной документации, так и по техзаданию заказчика.



Осуществить заказ на сборку электрощитового оборудования можно обратившись к сотрудникам нашей компании по телефонам (831) 260-00-75 /76 /77 .

Заказ осуществляется любым удобным для Вас способом: позвонив или прислав письмо на почту max@energonn.ru.





    ОБЩЕЕ ОПИСАНИЕ И ХАРАКТЕРИСТИКИ УСТРОЙСТВ ВРУ ( ВВОДНО-РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО)


Вводно-распределительные устройства представляют собой панели одностороннего обслуживания, которые могут объединяться в щиты (многопанельное исполнение). В качестве аппаратуры ввода, распределения и защиты во ВРУ используются: рубильники; выключатели нагрузки; переключатели; автоматические выключатели; дифференциальные автоматические выключатели; устройства защитного отключения (УЗО); предохранители; ВРУ на ПЦ-2. Применяются аппараты таких производителей как  ABB, Legrand, Schneider electric, Siemens, Efen, Apator, КЭАЗ, Контактор, ИЕК и другие. Дополнительно ВРУ могут оснащаться аппаратурой автоматического ввода резерва (АВР на контроллере, схемы 2.0, 2.1, 3.0, 3.1, 3.2, 4.1) и блоками автоматического или диспетчерского управления освещением. Данные схемы принимаются исходя из устанавливаемой аппаратуры и разрабатываются индивидуально. Функциональные блоки (АВР и управления освещением) выполняются в виде самостоятельных конструктивных устройств, встраиваемых в ВРУ. Ввод питающих проводов и кабелей осуществляется снизу, а вывод отходящих проводов или кабелей — вверх и вниз. По требованию потребителя, крышки ВРУ могут иметь отверстия для ввода и вывода проводников. Для удобства монтажа ВРУ комплектуются цоколем высотой 100 и 200 мм. Конструктивно в ВРУ обеспечивается возможность пломбирования испытательных блоков (коробок) с зажимами или сборок из наборных зажимов при использовании их в цепях учета. Предусмотрено внутреннее освещение для обслуживания и ремонта ВРУ при отключенном вводном аппарате. Панели имеют изолированную нулевую (N) и связанную с корпусом защитную (РЕ) шины, укомплектованные контактными зажимами.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ВРУ-1-ХХ Х Х Х УХЛ4: ВРУ-1-ХХ Х Х Х УХЛ4


 Вводно распределительное устройство:

ВРУ-1-ХХ Х Х Х УХЛ4 Номер разработки;

ВРУ-1-ХХ Х Х Х УХЛ4 Назначение панели:

                                11-18 вводные;

                                21-29 вводно-распределительные;

                                41-50 распределительные;

ВРУ-1-ХХ Х Х Х УХЛ4 Назначение аппаратов управления:

                                   0 — отсутствует;

                                   1 — переключатель на 250А;

                                   2 — переключатель на 400А;

                                   3 — переключатель на 630А;

                                   4 — выключатель на 630А;

                                   5 — два выключателя на 250А;

                                   6 — выключатель на 250А;

                                   7 — выключатель и аппаратура АВР на 100А;

                                   8 — выключатель и аппаратура АВР на 250А;

                                   9 — выключатель и аппаратура АВР на 160А;

ВРУ-1-ХХ Х Х Х УХЛ4 Наличие дополнительного оборудования:

                                    0 — отсутствует;

                                    1 — блок автоматического управления освещением на 30 групп;

                                    2 — блок неавтоматического управления освещением на 30 групп;

                                    3 — блок автоматического управления освещением на 14 групп;

                                    4 — блок неавтоматического управления освещением на 14 групп;

                                    5 — блок автоматического управления освещением на 8 групп;

                                    6 — блок неавтоматического управления освещением на 8 групп;

ВРУ-1-ХХ Х Х Х УХЛ4 Защитные аппараты на отходящих линиях:

                                    А — автоматические выключатели; Знак не проставляется — предохранители

ВРУ-1-ХХ Х Х Х УХЛ4 Климатическое исполнение
